Маркировочные машины для печатных плат, микросхем и пластин: серия HDZ-PCB100F

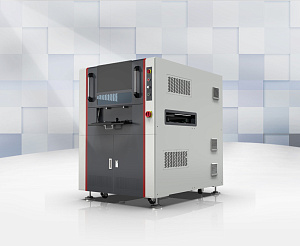

Встроенная откидная система маркировки печатных плат HDZ-PCB100F

Краткое описание

Применяется для цифровых продуктов, мобильных устройств, автомобильных PCBA, мобильных телефонов PCBA, FPC и пр.
Нанесение маркировки на жесткие и гибкие печатные платы (PCBAAS).
Поддержка 1D штрих-кодов, 2D Matrix кодов, QR-кодов, логотипа, маркировки номера партии.

Категория -  Маркировка PCBA, микросхем и пластин

Характеристики:

Оборудование может осуществлять автоматическую загрузку и разгрузку в режиме онлайн (интегрировано в производственную линию SMT), позиционирование,
     маркировку кода, считывание кода и проверку печатных плат.
2. Технические параметры оборудования в основном основаны на стандарте SMEMA для индустрии печатных плат.
3. Использует высокопиксельную ПЗС-матрицу для позиционирования, чтения и проверки кода.
4. Может подключаться к системе MES клиента для считывания данных.

Спецификация:

Модель	HDZ-PCB100F
Лазерный генератор	Стандарт: CO2 Дополнительно: УФ-лазер, зеленый лазер, волоконный лазер
Зона лазерной маркировки	60*60 мм
Длина маркировки	100 мм ± 2 мм
Применимый размер печатной платы	50*50 мм-460*460 мм
Способ охлаждения	Воздушное охлаждение
Срок службы	20000 часов
Подходящая толщина подложки	0,6-3 мм
Подходящая высота производственной линии	900 ±20 мм
Точность конечного положения обработки	± 0,1 мм (расположение CCD)
Подача газа	0,6-0,8 Мпа
Источник питания	220V
Потребляемая мощность	＜ 2,2 кВт
Размеры машины	1000мм*1600мм*1700мм
Вес	600 КГ
Уровень IP	IP 54
