Описание:

  • Системы APACHE parcel 510/520 static обладают средней пропускной способностью до 500 единиц грузов в час и предоставляют все необходимые данные для грузовых расчетов или оформления транспортной документации одним нажатием кнопки.

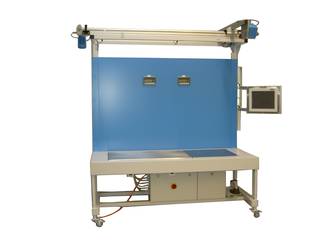

  • Каждая система состоит из лазерного сканера для определения размеров груза, прочной статической системы взвешивания и ручных устройств считывания штрих-кодов, объединенных в крепком механическом корпусе.

Принцип работы:

  • Установленная на линейной оси сканирующая головка со встроенной функцией оценки, перемещается над неподвижным объектом, измеряет его, формирует плоскость сканирования, и за счет линейного движения вдоль объекта получает его трехмерную модель и предоставляет информацию о длине, высоте и ширине кубовидного груза. Это позволяет надежно определять габариты грузов размерами не менее 50 x 50 x 50 мм³.
  • Системы APACHE parcel 510/520 static также могут оснащаться двумя сканерами, что позволяет производить измерение объектов неправильной формы.

Преимущества для заказчика:

При определении объема встроенная в опорную поверхность система взвешивания надежно измеряет вес объекта. Используемый в системе принцип действия обеспечивает ее высокую надежность. Так, например, отклонение от горизонтали на ± 5° не приведет к получению ошибочных показателей. Весь процесс измерения запускается при сканировании штрих-кода на объекте. Как только ручной сканер считывает действительный код, система использует результат взвешивания для запуска привода линейной оси и измерения объема объекта.

Интеграция:

Тщательно продуманный и надежный дизайн системы APACHE parcel 510/520 static гарантирует быстроту установки и запуска в эксплуатацию, а ее модульная конструкция позволяет легко адаптировать систему к конкретным требованиям клиента.

В процессе эксплуатации система измерения демонстрирует высокую точность измерений объектов любой (в том числе неправильной) формы. Подключение к базе данных клиента осуществляется через программный модуль AKL APACHE Cubidata, который собирает и объединяет все данные по результатам измерений. Компактный контроллер поддерживает использование широкого спектра различных интерфейсных модулей, включая, например, RS-232, TCP / IP, ODBC, XML и многие другие.

Системы APACHE parcel 510/520 static утверждены для коммерческого использования в Европе.

Применение:

  • Эффективное планирование транспортных операций и высокая точность составления счетов.

В сфере КЭП и в транспортной отрасли количество товаров, которые могут быть загружены в транспортное средство, зависит не только от их веса, но и, в первую очередь, от размера используемых упаковок или поддонов. В связи с этим, утверждение о том, что низкий вес обеспечивается небольшим размером упаковки или малой нагрузкой на поддон, часто оказывается неверно. Помимо этого, во многих сферах транспортной логистики оценка стоимости доставки товаров осуществляется поставщиками транспортных услуг с учетом объема перевозимых грузов. Использование статического анализатора позволяет оптимизировать использование грузового пространства, в то же время, упрощая процедуру расчета стоимости транспортных услуг и повышая эффективность распределения грузов по числу единиц, объему и фактическому весу.

Варианты исполнения:

Системы APACHE parcel 510/520 static выпускаются в трех версиях различных размеров с измеряемой областью до 180 см x 80 см:

  • Стандартная версия для измерения объектов с максимальными размерами 100 см х 70 см х 70 см (длина х ширина х высота),
  • Модифицированная модель для измерения объектов размерами 120 см х 80 см x 80 cм (с дополнительным модулем ECM12)
  • Модифицированная модель для измерения объектов размерами 180 см х 80 см х 80 см (с дополнительным модулем ECM13.

Базовые модели:

  • № V-PS1: Cистема APACHE Parcel 510 Static (с одним сканером) для измерения кубовидных объектов.
  • № V-PS2: Cистема APACHE Parcel 520 Static (с двумя сканерами) для измерения объектов неправильной формы.

Файлы для скачивания
Техническое описание системы APACHE parcel 520 StaticСкачать (398,93 Кб)
