16.11.2017

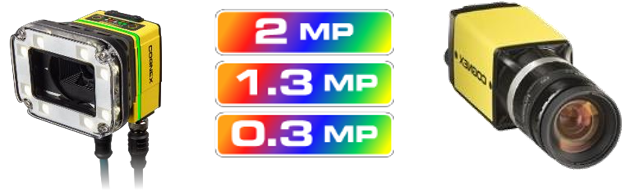

Цветные модели систем машинного зрения Cognex In-Sight® 7000 Gen2 и 8000

Cognex анонсировал выпуск систем цветного зрения серий In-Sight 7000 Gen II и 8000. Новые цветные модели In-Sight 7000 Gen II  с уровнем защиты IP67 являют собой прорыв в модульности, гибкости и производительности, как и ранее выпущенные  монохромные модели In-Sight 7000 Gen II. Предназначенные для монтажа в условиях ограниченного пространства или на руке робота-манипулятора компактные легкие системы цветного зрения серии In-Sight 8000 сочетают высочайшую производительность с малогабаритным корпусом.

Цветные модели систем машинного зрения Cognex In-Sight® 7000 Gen2 и 8000

Системы цветного зрения In-Sight 7000 Gen II и 8000 доступны в VGA / SVGA (с программным обеспечением), разрешениями 1,3 МП и 2 МП и двумя скоростями обработки данных (7600 против 780 х и 8200 против 840х).

Как и их монохромные аналоги, цветные модели 7000 Gen II оснащены технологией гибкого изображения (FIT ™) с модульным освещением и объективом в промышленном корпусе с классом защиты IP67.  Как и в монохромных моделях серии In-Sight 8000, цветные системы с микроформатным процессором 8000 используют питание по Ethernet (PoE), что упрощает установку за счет сокращения количества кабелей.

Все новые цветные модели In-Sight 8000 имеют те же инструменты и функции, что и их монохромные аналоги, а также оснащены следующими цветовыми инструментами:
  • Идентификатор цвета (Match Color) - для идентификации и / или проверки обученных цветов из библиотеки цветов.

  • Color Blob и Color Model (Extract Color) - для определения группы цветов (моделей); проверки общей области модели (подсчет пикселей); и проверки наличия / отсутствия цветовой модели из обученной библиотеки моделей.

  • Extract Color Histogram - предоставление цветовых компонентов (RGB и HSI) для дальнейшего анализа.

Цветная обработка, включающая преобразование цвета изображения в оттенки серого с использованием любой цветовой грани (R, G, B, H, S, I); Преобразование цвета в двоичное изображение; двенадцать фильтров «реального цвета» (включены в функцию «Фильтр»), которые запускаются на 24-битном цветном изображении и возвращают отфильтрованное 24-битное цветное изображение.


Обзор новых цветных моделей In-Sight 7000 GII:

Прошивка

Версия 5.5 и выше

  Номер   модели

с PatMax

Цветные модели систем машинного зрения Cognex In-Sight® 7000 Gen2

IS7600C-363-50

Цветные модели систем машинного зрения Cognex In-Sight® 7000 Gen2

IS7800C-363-50

Цветные модели систем машинного зрения Cognex In-Sight® 7000 Gen2

IS7801C-363-50

Цветные модели систем машинного зрения Cognex In-Sight® 7000 Gen2

IS7802C-363-50

  с PatMax и       RedLine

IS7600C-373-50

IS7800C-373-50

IS7801C-373-50

IS7802C-373-50

  Объектив

Тип

CMOS (4.5 pm2 пикс.)

Разрешение

  • VGA (640x480)

  • SVGA (800x600)*

  • VGA (640x480)

  • SVGA (800x600)*

    1.3MP (1280x1024)

  2MP

  (1600x1200)

Скорость захвата изображения

  • 135 кадр/сек VGA

  • 100 кадр/сек SVGA

  • 135 кадр/сек VGA

  • 100 кадр/сек SVGA

45 кадр/сек

  33 кадр/сек

  Функция автофокуса

Да

  Управление освещением

Встроенные и внешние аксессуары для освещения

Ввод-вывод данных

  Встроенный

Триггер захвата изображения (xl), Дискретный вход (xl),

Дискретный выход (x2), Двунаправленный вход / выход (х2)

Расширенный

CIO-MICRO, CIO -1400

Гигабитный Ethernet

Да

Модуль AOP

Да

Промышленный  Ethernet

Ethernet/IP, PROFINET, Modbus, SLMP, IEEE 1588

Инструменты для работы с цветом

Идентификация цвета (MatchColor), группы цветов и области
модели (Color Blob и Color Model (ExtractColor), получение цветовой диаграммы (ExtractColorHistogram)

Преобразование цвета: в оттенки серого (Color to Greyscale), в двоичное изображение (Color to Binary), 12 цветовых фильтров


Обзор новых цветных моделей In-Sight 8000:


Прошивка

Версия 5.5 и выше

  Номер      модели

С PatMax

Цветные модели систем машинного зрения Cognex In-Sight® 8000IS8200C-363-40

Цветные модели систем машинного зрения Cognex In-Sight® 8000IS8400C-363-50

Цветные модели систем машинного зрения Cognex In-Sight® 8000IS8401C-363-50

Цветные модели систем машинного зрения Cognex In-Sight® 8000IS8402C-363-50

С PatMax и RedLine

IS8200C-373-40

IS8400C-373-50

IS8401C-373-50

IS8402C-373-50

  Объектив

Тип

CMOS (4.5 pm2 пикс.)

Разрешение

      VGA

 (640x480)

       VGA

(640x480)

          1.3MP

     (1280x1024)

      2MP
    (1600x1200)

Скорость захвата изображения

135 кадр/сек

    135 кадр/сек

45 кадр/сек

33 кадр/сек

Функция автофокуса

Нет

Управление освещением

Нет

Ввод-вывод данных

Встроенный

Триггер захвата изображения (xl), Дискретный выход (x2)

Расширенный

CIO-MICRO

Гигабитный  Ethernet

Да

Модуль AOP

Да

Промышленный Ethernet

Ethernet/IP, PROFINET, Modbus, SLMP

Инструменты для работы  с цветом

  • Идентификация цвета (MatchColor), группы цветов и области модели (Color Blob и Color Model (ExtractColor), получение цветовой диаграммы (ExtractColorHistogram)
  • Преобразование цвета: в оттенки серого (Color to Greyscale), в двоичное изображение (Color to Binary), 12 цветовых фильтров


Все новые цветные модели поддерживают аксессуары, которые в настоящее время доступны для соответствующих монохромных моделей. Кроме того, появился новый аксессуар для серии 7000 Gen II - ISAF-7000-TOOL, который упрощает замену объектива с автофокусом и предоставляет дополнительные синие и черные шайбы для новых объективов.



Программное обеспечение

Новые системы цветного зрения поддерживаются с помощью ПО In-Sight Explorer, начиная с версии 5.5.



Информацию о моделях и образцах для тестирования можно получить в отделе продаж СЕНСОТЕК:
