23.01.2020

ЩЕЛЕВЫЕ ЛАЗЕРНЫЕ СВЕТОВЫЕ БАРЬЕРЫ DI-SORIC СЕРИИ OGUL

ДЛЯ ОБНАРУЖЕНИЯ МЕЛКИХ ДЕТАЛЕЙ

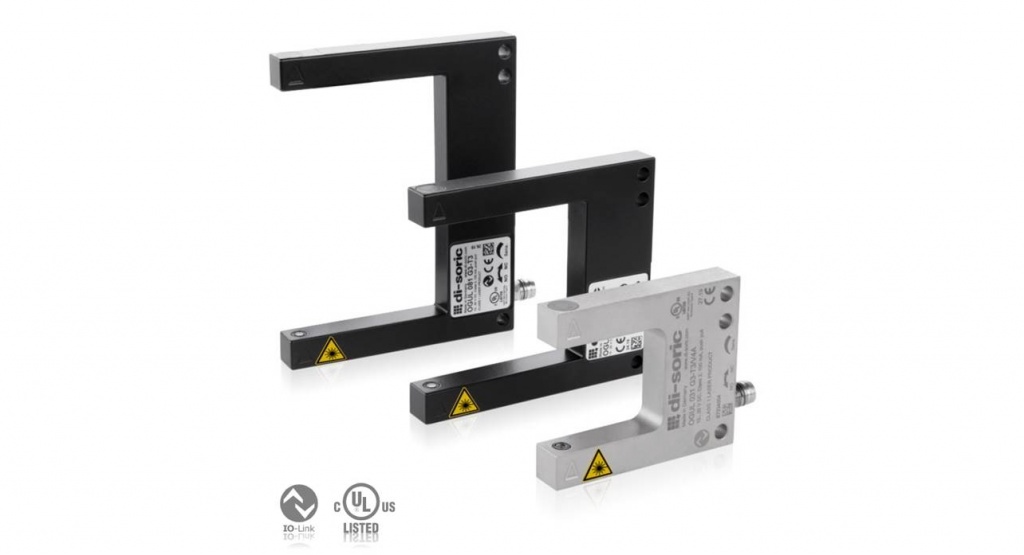

OGLL di-soric.jpg



Лазерные световые барьеры серии OGUL немецкого производителя di-soric  с вариантами зазоров 30, 50, 80 и 120 мм, являются наилучшим решением для быстрого и надежного обнаружения очень мелких объектов (размером до 0,03 мм).

Щелевые световые лазерные барьеры OGUL определяют положение тонких проволок, сверел или канюль с воспроизводимой точностью до 0,01 мм.



ПРЕИМУЩЕСТВА СЕРИИ OGUL В СТАЛЬНОМ НЕРЖАВЕЮЩЕМ КОРПУСЕ:


  • Быстрое и надежное обнаружение мельчайших деталей с высоким функциональным резервом
  • 4 предварительно настроенных режима датчика:
  • стандартный режим по умолчанию, режимы высокого разрешения, скорости и мощности выбираются через IO-Link
  • Основные области применения:
  • обнаружение мельчайших деталей в процессах сборки, обработки и упаковки, а также контроль качества
  • Прочный металлический корпус с порошковым покрытием или корпус из нержавеющей стали V4A для чистых комнат и областей с жесткими требованиями к гигиене и стойкости к чистящим средствам - оба с высоким классом защиты IP67
  • Лазерные барьеры OGUL гарантируют надежную работу с высоким уровнем безопасности в диапазоне температур от –25° до 60° С



ПРИМЕНЕНИЕ


Задача: КОНТРОЛЬ ПОЛОЖЕНИЯ: ОПРЕДЕЛЕНИЕ НАЛИЧИЯ ПАЗА

Решение: Серия OGUL 051 G3-T3

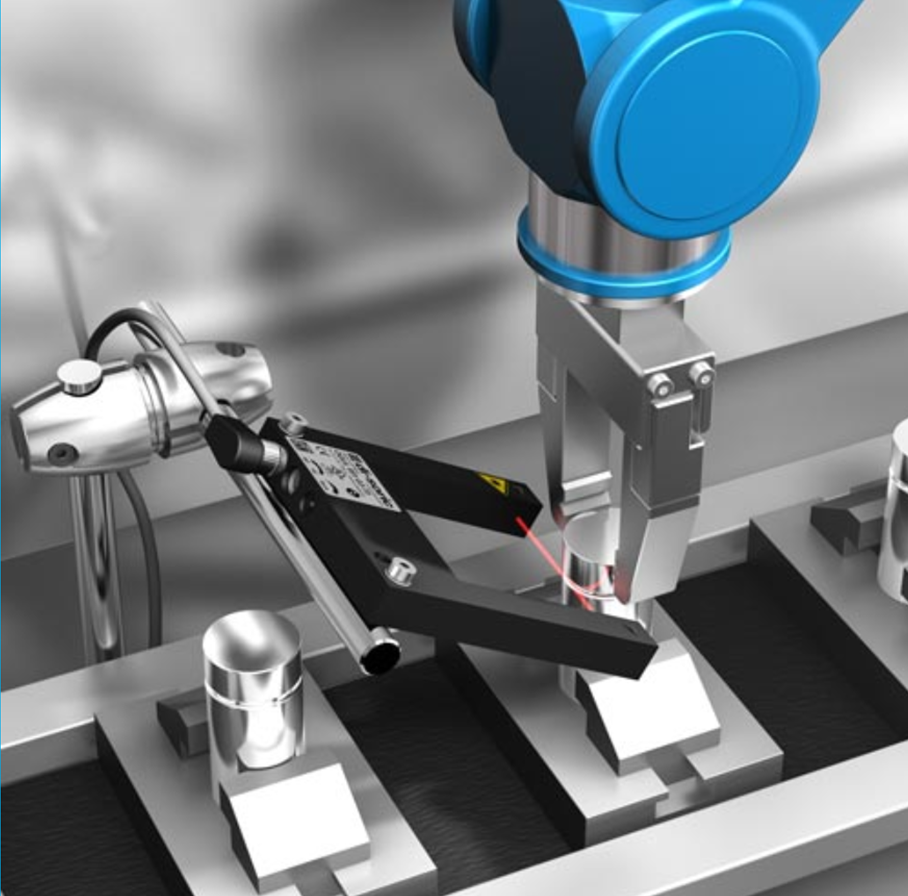

OGUL app1.png



Правильное положение цилиндрических компонентов проверяется путем проверки наличия небольшого паза. Световой щелевой лазерный барьер OGUL имеет четко видимый лазерный луч и решает эту задачу с функциональной надежностью.

В положении НЗ потенциометра в отсутствие паза переключающий выход отключается, и продукт может быть отбракован.



Задача: КОНТРОЛЬ КАНЮЛИ

Решение:  серия OGUL 031 G3-T3

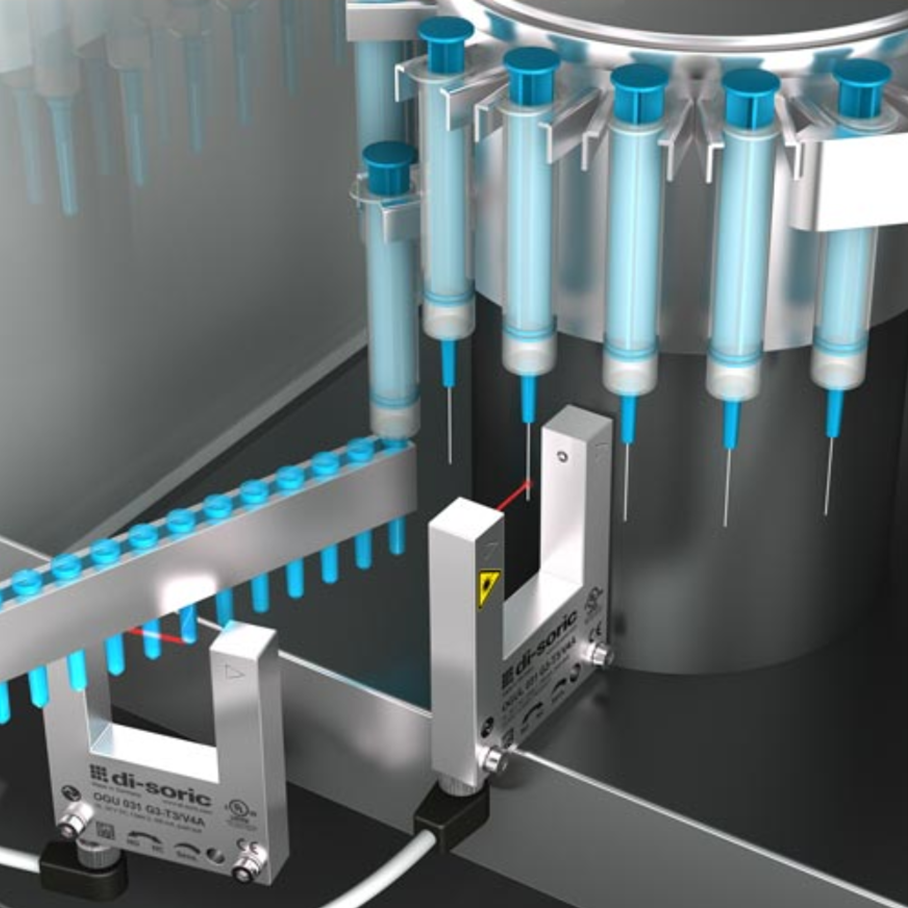

OGUL app2.png


Высокоскоростной блок подачи транспортирует одноразовые шприцы в подвешенном состоянии к месту их окончательной сборки.

На поворотном столе на шприцы устанавливают пластиковые колпачки. Перед поступлением на стол иглы проходят через лазерный щелевой световой барьер серии OGUL. Световой барьер определяет наличие/отсутствие тонкой иглы, чтобы затем дать системе сигнал надеть колпачок.

В данной задаче канюля имеет размеры 0,3 мм, поэтому время цикла короткое. Медицинские потребители могут быть уверены в наличии полнофункционального одноразового шприца в каждой упаковке.



Слева на рисунке: OGUL 031 G3-T3 / V4A для обнаружения пластиковых колпачков.


ДОКУМЕНТАЦИЯ:

Каталог "Щелевые световые лазерные барьеры OGUL di-soric"



УГЛОВЫЕ СВЕТОВЫЕ ЛАЗЕРНЫЕ БАРЬЕРЫ OGLL

ДЛЯ НАДЕЖНОГО ОБНАРУЖЕНИЯ ОБЪЕКТОВ БЫСТРОГО ЦИКЛА РАЗМЕРОМ ДО 0,03 мм

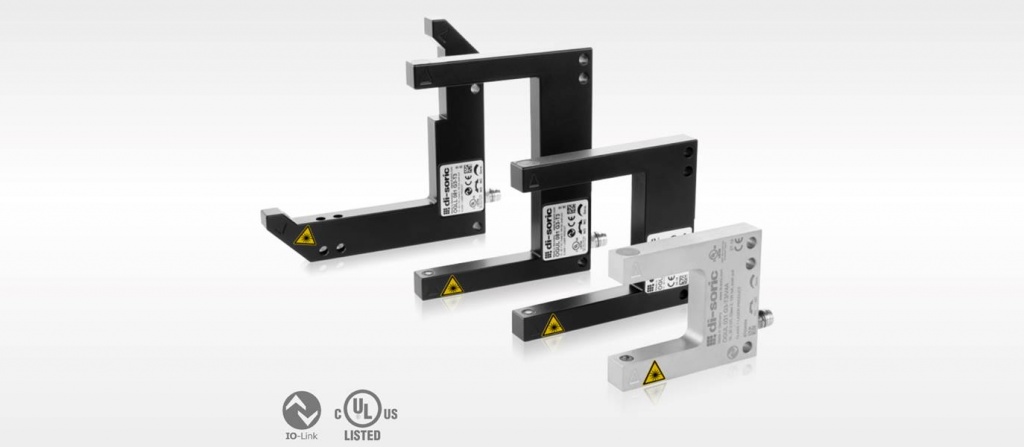

OGLL di-soric.jpg

Серия OGLL - лучшее решение для надежного и быстрого обнаружения мельчайших объектов размером до 0,03 мм.

Угловые световые лазерные барьеры OGLL надежно определяют положение тонких проволок, сверел или канюль с воспроизводимой точностью до 0,01 мм.

ПРЕИМУЩЕСТВА ЛАЗЕРНОГО УГЛОВОГО СВЕТОВОГО БАРЬЕРА OGLL:



  • Быстрое и надежное обнаружение мельчайших деталей с высоким функциональным резервом

  • 4 предварительно настроенных режима датчика: стандартный режим по умолчанию, режимы высокого разрешения, скорости и мощности выбираются с помощью IO-Link

  • Основные области применения: обнаружение очень мелких деталей в процессах сборки, обработки и упаковки, а также контроль качества

  • Прочный металлический корпус с порошковым покрытием и классом защиты IP67



ПРИМЕНЕНИЕ



Задача: ПРОВЕРКА КОНТАКТОВ РАЗЪЕМА

Решение: серия OGLL 051 G3-T3

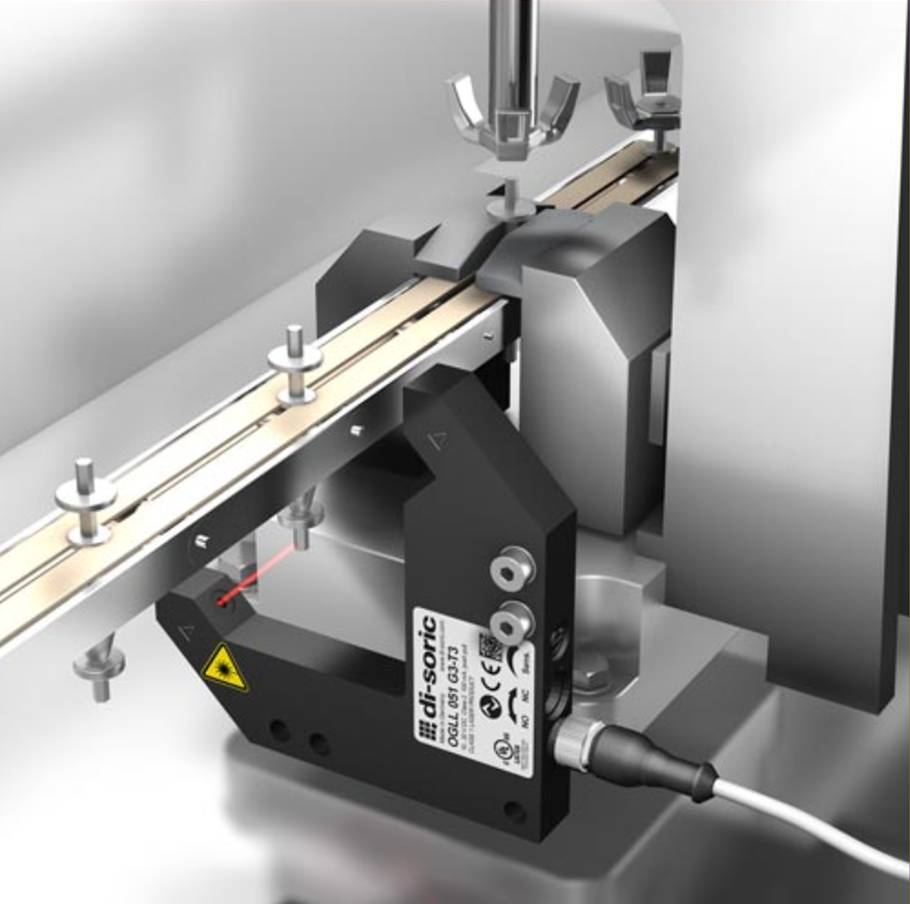

OGLL app1.png


  • В блоке питания сборочной машины в ограниченном для монтажа пространстве используется лазерный угловой барьер серии OGLL. Он проверяет поставляемые компоненты на предмет наличия тончайших контактов разъема.

  • Высокое разрешение лазерного датчика гарантирует обнаружение даже очень тонких проводов.

  • Легко видимое лазерное световое пятно позволяет быстро и точно выровнять и отрегулировать датчик.



ДОКУМЕНТАЦИЯ:

Каталог "Щелевые световые лазерные барьеры OGLL di-soric"
