28.02.2019

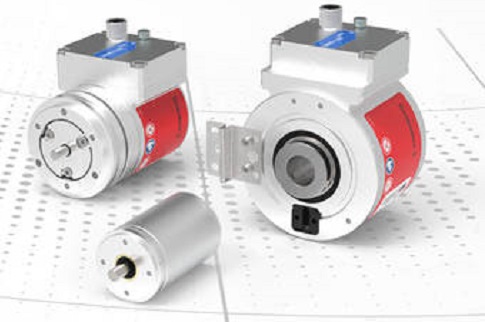

csm_DRIVECLiQ TR-Electronic.jpg

Прямое соединение для управления приводом

Мощные одно- и многоосевые сервоприводы требуют применения скоростных энкодеров высокого разрешения с высокопроизводительной технологией передачи данных между преобразователем частоты и датчиками управления полем, скоростью и положением.

Часто датчики положения встроены непосредственно в корпус двигателя. На измерение положения вала влияют люфт и допуски, например, последующая трансмиссия.

При измерении непосредственно на движущейся оси точность повышается. Для таких задач необходимы отдельные поворотные энкодеры, которые без зазора встраиваются в обратную связь по положению выбранной серии инверторов. В приводной системе SINAMICS от Siemens используется открытый стандарт DRIVE-CLiQ для обратной связи по положению.

Последнее поколение энкодеров TR-Electronic теперь также доступно с интерфейсом DRIVE-CLiQ. Компактная конструкция размером 58 мм делает возможным использование высокопрочных и надежных многооборотных абсолютных поворотных энкодеров для сложных задач автоматизации и позиционирования.

Новейшая серия энкодеров предлагает множество вариантов механического монтажа: сплошной вал, полый вал с заглушкой и полый вал диаметром до 15 мм.

Благодаря разнообразию валов и фланцев, вариантов монтажа и аксессуаров, абсолютные поворотные энкодеры серии 582 также подходят для встраивания в существующие механизмы. Когда производителю оборудования необходимо поддерживать различные интерфейсы по требованиям заказчика, ему на помощь приходит последовательно спроектированная система энкодеров TR-Electronic нового поколения: он получает такое же оборудование, оснащенное дополнительными интерфейсами -  PROFINET, PROFIBUS, EtherCAT и Ethernet. / IP – в едином промышленном дизайне.

Для установки в ограниченных пространствах TR-Electronic также предлагает абсолютные многооборотные энкодеры серии 36 с DRIVE-CLiQ. Эти миниатюрные энкодеры с внешним диаметром 36 мм идеальны, в частности, для задач приборостроения и производства медицинского оборудования.

Для сверхмощных приводов и задач с большим валом правильным решением является применение энкодеров с полым валом C_H802 (диаметр вала макс. 27 мм): оснащенные интерфейсом DRIVE-CLiQ, они идеально подходят для сервоприводов. Сертификация Центром тестирования Siemens гарантирует простую интеграцию всех энкодеров DRIVE-CLiQ TR-Electronic.
