Планетарная передача PLE 60 - Непрерывная работа / периодическая нагрузка до 44 / 70 Нм


PLE 60 - это идеальная экономичная альтернатива планетарным сервопередачам. Двигатель и передача соединяются с помощью съемной муфты и стыковочной втулки. Потери на трение пренебрежимо малы. Передача подходит для любого применения, допускающих боковой зазор шестерен приблизительно 20 угловых минут.

Характеристики

  • 22 разных передаточных числа, i=(3 … 512)
  • малый боковой зазор шестерен (16-20-22 угл. мин.), (1-2-3) ступени
  • высокая эффективность (96-94-90 %), (1-2-3) ступени
  • высокие допустимые нагрузки на вал (600 … 500 Н), аксиально-радиальные
  • выходной соосный вал
  • высокий коэффициент кратковременной перегрузки 1,60
  • произвольное положение установки
  • смазка на весь срок службы

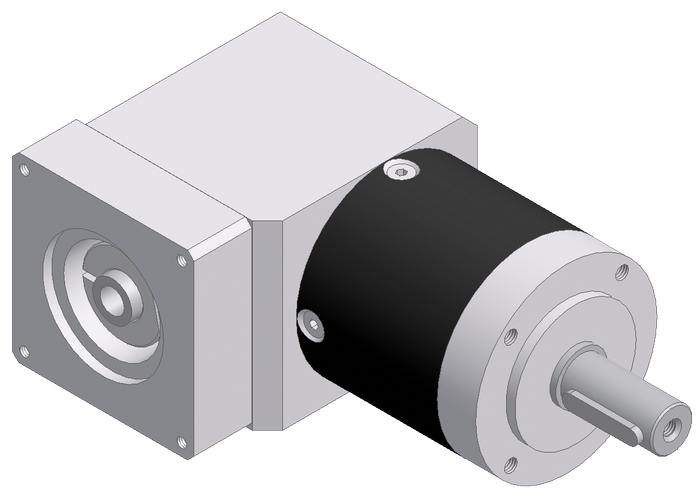

Угловая планетарная передача WPLE 60 - Непрерывная работа / периодическая нагрузка до 44 / 70 Нм


WPLE 60 - это 90° версия передачи PLE 60. Двигатель и передача соединяются с помощью съемной муфты и стыковочной втулки. Потери на трение пренебрежимо малы. Перед PLE 60 находится коническая передача 1:1. Боковой зазор шестерен увеличивается на угол 6 угловых минут.

Характеристики

  • 22 разных передаточных числа, i=(3 … 512)
  • малый боковой зазор шестерен (22-26-28 угл. мин.), (1-2-3) ступени
  • высокая эффективность (94-92-88 %), (1-2-3) ступени
  • высокие допустимые нагрузки на вал (600 … 500 Н), аксиально-радиальные
  • отсутствие осевого смещения выходного вала
  • высокий коэффициент кратковременной перегрузки 1,60
  • произвольное положение установки
  • смазка на весь срок службы

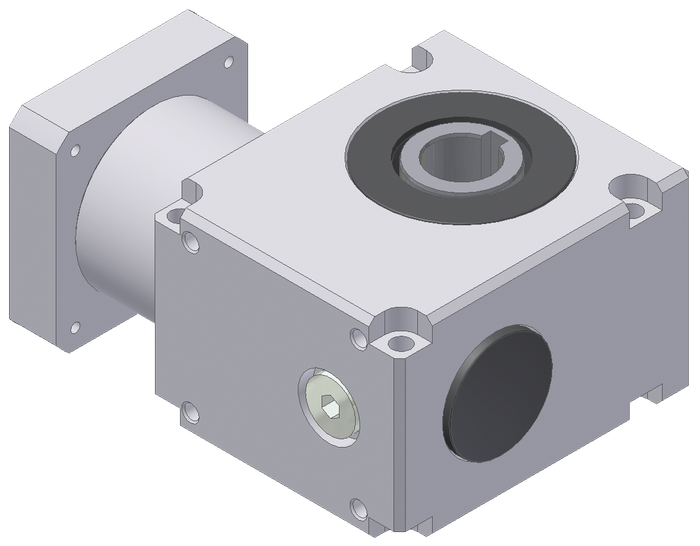

Прецизионная червячная передача SR 031 - Непрерывная работа / периодическая нагрузка до 18 / 28 Нм

SR 031 имеет полый вал с прочным подшипником. Двигатель и передача соединяются с помощью съемной муфты и стыковочной втулки. Потери на трение не пренебрежимо малы. Передача идеально подходит для установки в ограниченном пространстве с высокими нагрузками на вал.

Характеристики (частично зависят от передаточного числа и скорости)

  • 8 разных передаточных числа, i=(5 … 50)
  • малый боковой зазор шестерен (6 угл. мин.)
  • высокая эффективность (82 … 50 %) при 1500 об/мин
  • высокие допустимые нагрузки на вал (500 … 2000 Н), аксиально-радиальные
  • осевое смещение выходного вала 31 мм
  • высокий коэффициент кратковременной перегрузки 1,60
  • произвольное положение установки
  • смазка на весь срок службы
