Щелевой датчик со встроенным усилителем

Используется литой корпус!
Измеряемое расстояние 30 мм и 50 мм!

Характеристики

Чертежи

Технические характеристики

Измеряемое расстояние 30 мм и 50 мм!
Регулировка не требуется
Высокая повторяемость
Релейный выход
Корпус: литой
Ширина: 31 мм и 51 мм
Подходит для различных вариантов применения при позиционировании,
Быстрый отклик датчика

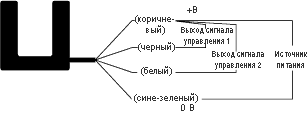

Выход сигнала управления (1) : в случае работы с включенным светом
Выход сигнала управления (2) : в случае работы с включенным затемнением

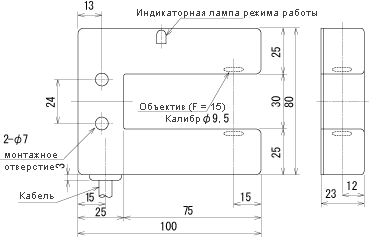

FG-31C

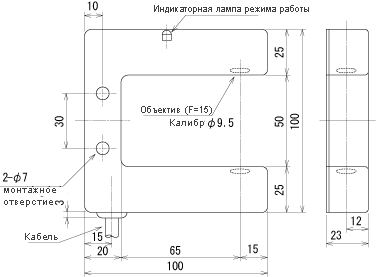

FG-51C

Меры предосторожности

* Не укладывайте проводку параллельно силовым магистралям, чтобы избежать искрения или индукции в случае удлинения кабеля.

* Протирайте поверхность линзы мягкой тканью, поскольку ее загрязнение может привести к отказу.

* Не обнаруживает маркировку или позрачные объекты.

* При использовании для обнаружения блестящих объектов, например, металлических листов и т.п., может мешать посторонний свет, например, солнечный свет. В этом случае установите крышку для затенения или покрасьте объект в черный цвет

1. В случае работы с включенным светом
2. В случае работы с включенным затемнением

Тип	Сквозного типа
Модель №	FG-31C	FG-51C
Источник света	Инфракрасный светодиод
Источник питания	от 12 до 24 В пост. тока ±10%…, пульсация не более 5%
Потребляемый ток	Не более 50 мА
Расстояние между излучателем и приемником	30 мм (постоянное)	50 мм (постоянное)
Обнаруживаемые объекты	Непрозрачный объект с φ2 мм или более	Непрозрачный объект с Ï†10 мм или более
Рабочий режим	Включенный свет/включенное затемнение (переключение по кабелю)

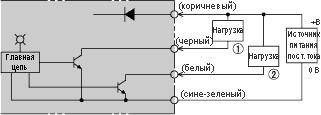

Выход сигнала управления	Выход на основе NPN-транзистора с открытым коллектором, Допустимое напряжение нагрузки: не более 30 В, Допустимый ток нагрузки: не более 100 мА, Остаточное напряжение: не более 0,5 В
Время отклика	Не более 1 мс
Индикаторы	Индикаторная лампа рабочего режима: красный / зеленый светодиод (зеленый светодиод горит при попадании света, красный светодиод горит при прерывании света)
Соединение	Тип кабеля (длина 3 м, 0,3 мм²)
Окружающее освещение	Лампа накаливания: до 10 000 люкс
Температура/влажность окружающей среды	от -10 до 50 градусов Цельсия, 45 - 85 % отн. влажности
Устойчивость к вибрации	Двойная амплитуда 1,5 мм, от 10 до 33 Гц, по 2 часа в направлениях X, Y и Z
Ударная прочность	100 м/с², по 3 раза в направлениях X, Y и Z
Защищенная конструкция	IP40 (стандарт МЭК)
Материал корпуса	Корпус из литого алюминия
Вес	Ок. 340 г	Ок. 360 г
