Щелевой датчик двухлучевого типа с встроенным усилителем

Расстояние между излучателем и приемником 25 мм, повторяемость 0,1 мм!

Характеристики

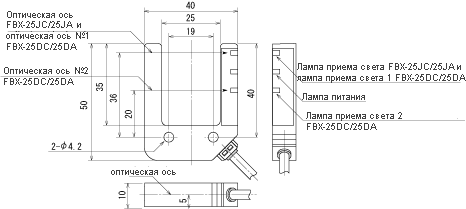

Чертежи
Технические характеристики
Применение

  • Датчики однолучевого и двухлучевого типа
  • Ширина: 25 мм, повторяемость: +/-0,1 мм
  • Защищенная конструкция IP67
  • Регулировка не требуется
  • Быстрое время отклика
  • Соответствует директиве по ЭМС
  • Стандартное использование для систем с включением затемнения/включением света
  • Для различных вариантов применения при позиционировании


* Только для двухлучевых датчиков




Выход на основе NPN-транзистора

Выход на основе PNP-транзистора

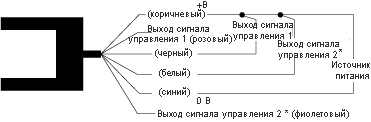

Переключение рабочего режима
(розовый, в случае двухлучевых датчиков розовый/синий)
1. Выходной транзистор ВКЛ при попадании света (соединение со стороной +В)
2. Выходной транзистор ВКЛ при прерывании света (соединение со стороной 0 В)
* Только для двухлучевых датчиков


Тип

Сквозного типа

Модель №

FBX-25JC

FBX-25JA

FBX-25DC

FBX-25DA

Источник питания

от 12 до 24 В пост. тока
±10%…, пульсация не более 5%

Потребляемый ток

Не более 20 мА

Не более 25 мА

Не более 35 мА

Не более 40 мА

Источник света

Инфракрасный светодиод (880 нм)

Расстояние между излучателем и приемником

25 мм (однолучевой)

25 мм (двухлучевой)

Обнаруживаемые объекты

Непрозрачный объект с φ1 мм или более

Рабочий режим

Переключение проводом управления (FBX-25JC/25JA: розовый,
FBX-25DC/25DA: розовый или фиолетовый)
Включен свет: соединение со стороной +В (коричневый),
Включено затемнение: соединение со стороной 0 В (синий)

Выход сигнала управления

NPN

PNP

NPN

PNP

Допустимое напряжение нагрузки: не более 33 В, допустимый ток нагрузки: не более 100 мА, остаточное напряжение (ВКЛ): не более 1,0В/100мА, не более 0,5В/10мА

Время отклика

Не более 1 мс

Повторяемость

±0,1mm

Индикаторы

Лампа питания: зеленый светодиод (горит при включенном питании),
Лампа индикации попадания света: оранжевый светодиод (горит при попадании света)

Соединение

Тип кабеля (длина 2 м, 0,2 мм2, 4-жильный кабель в маслостойкой и холодостойкой виниловой оболочке )

Тип кабеля (длина 2 м, 0,2 мм2, 6-жильный кабель в маслостойкой и холодостойкой виниловой оболочке )

Окружающее освещение

Солнечный свет: до 10 000 люкс, лампа накаливания: до 5000 люкс

Температура/влажность окружающей среды

от -25 до +55 градусов Цельсия (от -30 до +70 градусов Цельсия при хранении), от 45 до 85 % отн. влажности (без обледенения)

Устойчивость к вибрации

Двойная амплитуда 1,5 мм, от 10 до 55 Гц, по 2 часа в направлениях X, Y и Z

Ударная прочность

500 м/с2, по 3 раза в направлениях X, Y и Z

Защищенная конструкция

IP67 (стандарт МЭК)

Материал кожуха

поликарбонат

Вес

Ок. 60 г

Ок. 65 г



С одним лучом (положение останова)

*С двумя лучами (положение торможения / положение останова)
