Оптический датчик расстояния с аналоговым выходом

  • Преобразование данных о расстоянии в аналоговую форму!
  • Предусмотренный аналоговый выход
  • Расстояние между двумя точкам рассчитывается по разности фаз между оптическим сигналом, спроецированным на метку, и сигналом, принятым от отражателя.
Особенности:
  • Сигнал на аналоговом выходе пропорционален расстоянию
  • Два компараторных выхода для любого расстояния

Характеристики

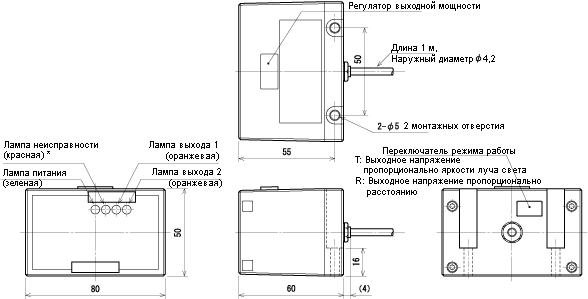

Чертежи
Технические характеристики

  • Этот датчик представляет собой инфракрасный оптический атчик расстояния.
  • Этот датчик включает в себя компараторный выход (выход 2), позволяющий задать дополнительную величину расстояния, и выход сигнала тревоги, срабатывающий при выходе из зоны обнаружения.
  • Этот датчик включает в себя выход для прекращения излучения света для предотвращения помех.


Датчик

* Выход 3 в случае PD-8NM1


Отражатель RRP-100

Специальный отражатель для PD-8NM1



PD-10M/PD-10M2

PD-8NM1

* Излучение может прекратиться из-за короткого замыкания на -VIN (0 В)



PD-10M/PD-10M2

Модель №

PD-10M

PD-10M2

Источник питания

24 В пост. тока DC(±10%, пульсация не более 10%)

Потребляемый ток

Не более 125 мА

Расстояние обнаружения

0,2 - 10 м (в случае использования указанного отражателя)

Обнаруживаемые объекты

Пластиковый отражатель с φ100 мм (нужный отражатель)*1

Повторяемость

±100 мм

Абсолютная погрешность

±200 мм

Гистерезис

300 мм

Разрешение

40 мм

Выход

Аналоговый выход сигнализации расстояния

0 - 10 В (выходной импеданс 100 Ом)

0 - 10 В (выходной импеданс 100 Ом)

Выход сигнала тревоги

Выход на основе NPN-транзистора с открытым коллектором (30 В пост. тока, не более 50 мА), ВКЛ при нормальной работе/ВЫКЛ при нахождении вне зоны обнаружения или если уровень улавливаемого света ниже номинального значения

Компараторный выход (ВЫХ1, 2)

Выход на основе NPN-транзистора с открытым коллектором (30 пост. тока, не более 50 мА), ВЫКЛ при нахождении на расстоянии больше расстояния обнаружения

Вход

Контактный или транзисторный вход, излучение прекращается при коротком замыкании на -VIN(0 В) (загорается сигнальная лампа)

Лампы

Индикаторная лампа питания (зеленый светодиод): загорается при включении источника питания
Лампа сигнала тревоги (красный светодиод): загорается при выключении сигнального выхода
Лампа компараторного выхода (оранжевая): загорается при нахождении в пределах расстояния обнаружения

Угол направления

±2,5°

Время отклика

не более 50 мс*2

Соединение

Кабель длиной 1 м

Окружающее освещение

Галогенная лампа и лампа накаливания: до 10 000 люкс, люминесцентная лампа: до 6000 люкс

Температура/влажность окружающей среды

от -10 до +50 градусов Цельсия, отн.влажность не более 85% (без обледенения)

Устойчивость к вибрации

от 10 до 55 Гц, Двойная амплитуда 1,5 мм, по 2 часа в направлениях X, Y и Z

Ударная прочность

490м/с2 По 10 раз в направлениях X, Y и Z

Корпус

поликарбонат

Вес

Датчик: ок. 200 г, RRP-100: ок.. 65 г

*1 Также имеется отражающий лист. Обратитесь к нам.
*2 В течение 200 мс после включения источника питания измерение не проводится.


PD-8NM1

Модель №

PD-8NM1

Источник питания

24 В пост. тока DC(±10%, пульсация не более 10%)

Потребляемый ток

Не более 125 мА

Расстояние обнаружения

от 0,2 до 8 м (в случае использования 2 указанных отражателей)

Обнаруживаемые объекты

2 пластиковых рефлектора с 80 мм (нужный отражатель)

Повторяемость

±100 мм

Абсолютная погрешность

±200 мм (при 5 м и менее), ± 300 мм (при 5 м и более)

Гистерезис

300 мм

Разрешение

40 мм

Выход

Аналоговый выход сигнализации расстояния

0 - 10 В (выходной импеданс 100 Ом)

Компараторный выход (ВЫХ1, 2, 3)

Выход на основе NPN-транзистора с открытым коллектором (30 пост. тока, 50 мА), ВЫКЛ при нахождении на расстоянии больше расстояния обнаружения

Вход

Контактный или транзисторный вход, излучение прекращается при коротком замыкании на -VIN(0 В) (загорается сигнальная лампа)

Лампы

Индикаторная лампа питания (зеленый светодиод): загорается при включении источника питания
Лампа сигнала тревоги (красный светодиод): загорается при выключении сигнального выхода
Лампа компараторного выхода (оранжевая): загорается при нахождении в пределах расстояния обнаружения

Угол направления

±2,5°

Время отклика

Не более 50 мА

Соединение

Кабель длиной 1 м

Окружающее освещение

Галогенная лампа и лампа накаливания: до 10 000 люкс, люминесцентная лампа: до 6000 люкс

Температура/влажность окружающей среды

от -10 до +50 градусов Цельсия, отн.влажность не более 85% (без обледенения)

Устойчивость к вибрации

от 10 до 55 Гц, Двойная амплитуда 1,5 мм, по 2 часа в направлениях X, Y и Z

Ударная прочность

490м/с2 По 10 раз в направлениях X, Y и Z

Корпус

поликарбонат

Вес

Датчик: ок. 200 г, специальный отражатель для PD8: ок. 42 г

* В течение 200 мс после включения источника питания измерение не проводится.
