Датчики расстояния: серия KAD-300

О компании
Hokuyo

О компании Hokuyo

Японская компания Hokuyo выпускает лазерные сканеры (также известные как лидары), современные оптические датчики и устройства оптической связи. Лазерные сканеры Hokuyo получили широкую известн...

Подробнее


Оптический датчик расстояния с отражателем (сигнализирует об опасном сближении с краном)

  • Расстояние между двумя точкам рассчитывается по разности фаз между оптическим сигналом, спроецированным на метку, и сигналом, принятым от отражателя.
  • Максимальное расстояние обнаружения 30 м.
  • Можно задать 3 дополнительных значения расстояния.
  • Выходной параметр может быть задан на любом расстоянии в пределах рабочего диапазона.
  • KAD-300 имеет большее рабочее расстояние в сравнении с KAD-200

В состав оборудования входят усилитель и отражатель. Устройство обнаруживает опасное сближение с краном или робокаром. Измеряется расстояние между устройством и отражателем с использованием принципа разности фаз, после чего генерируется выходной сигнал. Выходной сигнал о неисправности (FAULT) генерируется в случае снижения интенсивности или прерывания излучаемого или принимаемого света.

Характеристики

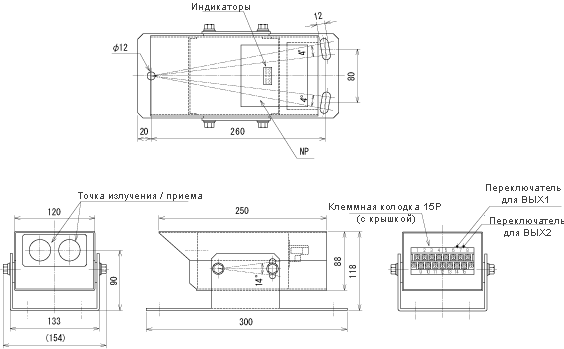

Чертежи
Технические характеристики

  • Дополнительное расстояние обнаружения задается простым нажатием кнопки настройки.
  • При этом выполняется самодиагностика по внутренней цепи, что позволяет предотвратить возникновение проблем в ходе дальнейшей эксплуатации устройства.
  • С помощью измерителя уровня с пятью реперными точками несложно выставить оптическую ось.*

* Также осуществляется настройка устройства KAD-200 (на расстоянии 20 м)..





  • Датчик

  • Отражатель (RRP-KAD01)

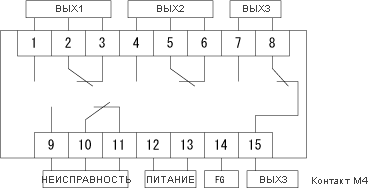

  • Выход сигнала управления (ВЫХ1, 2 и 3)

Номер клеммы

1―2

2-3

4-5

5-6

7-8

8-15

Питание выключено

ОТКРЫТО

ЗАКРЫТО

ОТКРЫТО

ЗАКРЫТО

ОТКРЫТО

ЗАКРЫТО

Питание включено

В пределах заданного расстояния

ОТКРЫТО

ЗАКРЫТО

ОТКРЫТО

ЗАКРЫТО

ОТКРЫТО

ЗАКРЫТО

За пределами заданного расстояния

ЗАКРЫТО

ОТКРЫТО

ЗАКРЫТО

ОТКРЫТО

ЗАКРЫТО

ОТКРЫТО


  • Выход сигнала неисправности (FAULT)

Номер клеммы

9-10

10-11

Питание выключено

ОТКРЫТО

ЗАКРЫТО

Питание включено

Нормальная эксплуатация

ЗАКРЫТО

ОТКРЫТО

При возникновении неисправности

ОТКРЫТО

ЗАКРЫТО



Модель №

KAD-300

Источник питания

от 100 до 240 В перем.тока (+15%, -10%, 50/60 Гц)

Потребляемая мощность

не более 10 ВА при 100 В перем.тока, не более 15 ВА при 200 В перем.тока

Расстояние обнаружения

от 1 до 30 м

Обнаруживаемые объекты

Отражатель (RRP-KAD01)

Направляющий угол

±2,5°

Выход

Выход сигнала управления (ВЫХ1, 2, 3)

реле 1C (250 В перем.тока, 3A, cosφ=1) Реле не возбуждается; светодиодный индикатор загорается, если объект находится в пределах заданного расстояния

Выход сигнала неисправности (FAULT)

реле 1C (250 В перем.тока, 3A, cosφ=1) Реле не возбуждается; светодиодный индикатор загорается или мигает, если количество излучаемого или принимаемого света снижается или свет отсутствует

Абсолютная точность / повторяемость результатов

±800 мм, ±400 мм

Гистерезис

500 мм

Разрешение

160 мм

Время отклика

не более 50 мс*1

Соединение

винтовая клемма M4 (15 контактов)

Окружающее освещение

до 10 000 люкс (галогенная или ртутная лампа), 6000 люкс (лампа накаливания: макс. освещение)

Температура/влажность окружающей среды

от -10 до +55 град. C, отн.влажность не более 85% (без обледенения и образования конденсата)

Устойчивость к вибрации

Двойная амплитуда 1,5 мм, от 10 до 55 Гц, по 2 часа в направлениях X, Y и Z

Ударная прочность

490 м/с2 (50G), по 10 раз в направлениях X, Y и Z

Материал корпуса

Стальной лист (SPCC)

Вес

Ок. 3 кг

*Приступать к работе по истечении 2 сек после включения питания.
