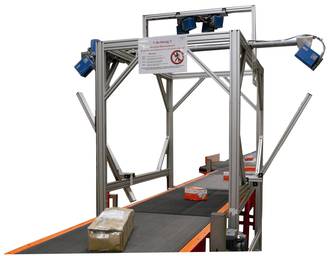

Конвейерная система APACHE parcel conveyor для объектов любой формы

Конвейерная система APACHE parcel conveyor для объектов любой формы

Система APACHE Parcel Conveyor определяет весогабаритные характеристики и объем упаковок произвольной формы.

При этом динамическое взвешивание, измерения габаритов выполняются в движении, без остановки процесса доставки грузов. Дополнительная функция APACHE также позволяет выполнять фотосъемку объекта. Во время движения объекта создается его полное 3D изображение, которое используется системой определения объема (VMS), а также применяется при определении иных основных характеристик грузов, например, их длины, ширины, высоты и фактического объема.

Интеграция:

Конвейеры системы APACHE могут встраиваться в стандартные транспортеры для поддонов и напольные непрерывные конвейерные системы, использующие грузоподъемники с платформами низкого подъема. Универсальная модульная конструкция обеспечивает эффективную интеграцию систем APACHE в новые и существующие установки.

Модификации:

Система APACHE parcel conveyor может оснащаться одним сканером (APACHE parcel conveyor checker) для измерения только кубовидных объектов или двумя сканерами (APACHE parcel conveyor) для измерения объектов любой формы (неправильной формы).

Идентификация груза выполняется путем ручного или автоматического считывания штрих-кодов, так же возможна идентификация с использованием транспондеров (RFID) или прямого подключения к системе управления конвейера. После динамического взвешивания, измерения и регистрации система APACHE передает полученные данные в аналитические системы управления складом для дальнейшей обработки через соответствующие интерфейсы. Регистрация новых данных и добавление примечаний выполняются непрерывно в соответствии со всеми требованиями к современной высокоточной системе.

Технические характеристики:

Тип

APACHE parcel conveyor checker: V-PC1

APACHE parcel conveyor : V-PC2

Размеры

Размеры APACHE parcel conveyor зависят от выбранного основания, размеров конвейера и способа установки.

Скорость перемещения

APACHE parcel conveyor checker: ≤ 2 м/с

APACHE parcel conveyor : ≤ 3 м/с

Размеры измеряемых объектов

APACHE parcel conveyor checker: Минимальный размер объекта:

50 мм x 50 мм x 50 мм (при скорости < 1,2 м/с)

100 мм x 100 мм x 50 мм (при скорости > 1,2 м/с) Максимальный размер объекта: 2000 мм x 1000 мм x 1000 мм

APACHE parcel conveyor:

Минимальный размер объекта: 50 мм x 50 мм x 50 мм Максимальный размер объекта: 2600 мм x 1000 мм x 1600 мм

Минимальный промежуток между измеряемыми объектами:

25 мм между двумя соседними объектами

Способ измерения

Один (APACHE parcel conveyor checker) или два (APACHE parcel conveyor ) стационарных лазерных сканера (вентиляторные сканеры, видимый красный свет 650 нм) получают бесщелевые снимки движущихся упаковок.

Погрешность измерения (СВО)

APACHE parcel conveyor checker:

± 5 мм x ± 5 мм x ± 5 мм (скорость ≤ 1,2 м/с)

± 10 мм x ± 10 мм x ± 5 мм (скорость > 1,2 м/с)

APACHE parcel conveyor :

±5 мм x ±5 мм x ±5 мм

Разделение

5 мм

Взвешивание

См. специальный лист данных для весового оборудования от AKL-ТЕС или стороннего производителя.

Ограничения / Исключения

Возможно измерение только непрозрачных объектов и объектов с постоянными размерами/постоянной формой.

APACHE parcel conveyor checker: Возможно измерение только объектов кубовидной формы.

Возможность подключения станции взвешивания

Динамическое (передвижное) устройство для взвешивания Дисплей с последовательным интерфейсом данных (RS232, RS422, RS485)

Компьютерная платформа

Аналитический компьютер (концентратор данных) для APACHE parcel conveyor с системой Windows XP® (EVD1)

Панель управления

Сенсорная панель для пользовательского ввода вторичных данных. Визуализация результатов измерений и изображения.

Подключение к сети

100 В перем. тока . 100 В перем. тока ±15%

ИТ-соединения

V-PC1/V-PC2 для отдельно стоящего блока: Последовательный порт RS232/ RS422 Ethernet 10/100 Мбит/сек

С концентратором данных EVD1: Последовательный порт RS232/ RS422/ RS485 Ethernet 10/100 Мбит/сек

Profibus/ Profinet

Интерфейс открытого взаимодействия с базами данных (ODBC)

Иные, по требованию

Условия эксплуатации

Рабочая температура: 0 °C-40 °C (32T- KMT) Влажность: макс. 85%, без конденсации

Сертификаты

OIMLR129

MID009 (для коммерческих операций)

Файлы для скачивания
Техническое описание системы APACHE parcel conveyorСкачать (402,71 Кб)
