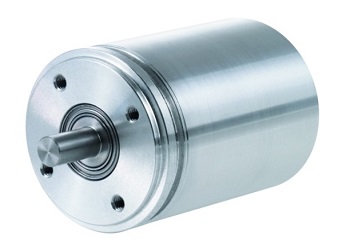

Компактные инкрементальные, однооборотные и многооборотные абсолютные энкодеры (36 мм) с уникальными возможностями от TR Electronic (Германия)

Новая компактная конструкция энкодеров берет рынок штурмом: в корпусе 36 мм инновационные промышленные энкодеры приходят туда, где нет места энкодерам стандартных размеров. Серия включает инкрементальные, однооборотные и многооборотные абсолютные энкодеры, как с одинарной, так и с двойной системой сканирования, которая реализует концепцию дублирования функций от передаточных шестерен до системы сканирования, питания и интерфейса. Вы можете смело положиться на проверенную технологию подсчета оборотов на основе шестерен, которая доказала свою экстремальную надежность; каждый оборот аккуратно подсчитывается, даже без подачи питания и в условиях влияния электромагнитных полей. Вращательные энкодеры общаются с управляющими устройствами посредством инкрементального интерфейса (K1, K2, K0 и инверсные сигналы), SSI, 2 х SSI, SSI + инкрементальный тракт, DRIVECLiQ или CAN.

ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ:

· Без подшипников:

Отсутствие вращающихся механических частей. Бесконтактное сканирование без износа. Герметизированная электроника со степенью защиты до IP69k. Доступны как инкрементальные, так и абсолютные однооборотные энкодеры.

· Интегрированный вал:

Проверенная и протестированная технология сдвоенных подшипников для энкодеров с цельным валом. Крепление с помощью фланца с зажимами или посредством винтов.

· Экстремальная защита:

Инкрементальные и абсолютные однооборотные энкодеры со степенью защиты до IP69k с интегрированными подшипниками. Опционально доступны в корпусе из нержавеющей стали.

· Реальная многооборотность:

Интегрированные шестерни до 4096 оборотов, опциально до 16 миллионов! Без счетчиков, без аккумуляторов, абсолютная надежность против электромагнитных излучений. Надежно регистрируют каждый оборот даже без подачи питания.

· Сдвоенные энкодеры:

Полностью двухканальная конструкция. Однооборотные энкодеры с интрефейсом 2 x SSI, 4096 шага/оборот. Многооборотные энкодеры с дублирующими шестернями и интерфейсом 2 x SSI, 4096 шага/оборот и 4096 оборотами.

· Интерфейсы:

Инкрементальные вращательные энкодеры: K1, K2, K0 и инверсные сигналы

Абсолютные одно- и многооборотные энкодеры: SSI, 2 x SSI, SSI + инкрементальный тракт, DRIVECLiQ

Модификации компактных энкодеров от TR electronic:

Инкрементальные

• Без подшипников: IMF

• Цельный вал: IMV

• Полый ротор: IMS

• Экстремальная степень защиты до IP69K

• Модели в корпусе из нержавеющей стали

• Разрешения 8, 10, 16, 20, 25, 32, 40, 50, 64, 80, 100, 125, 128, 200, 250, 256, 400, 500, 512, 1024, 2048 импульсов/оборот

• K1,K2,K0 + инверсные сигналы

Абсолютные однооборотные

• Без подшипников: CMF

• Цельный вал: CMV

• Полый ротор: CMS

• Экстремальная степень
защиты до IP69K

• Модели в корпусе из нержавеющей стали

• Версия с дублирование сигналов: CDx

• Разрешение 32, 40, 64, 80, 100, 128, 160, 200, 256, 320, 400, 500, 512, 1000, 1024, 1600, 2000, 2048, 4096, 8192 шагов/оборот

• Интерфейсы SSI / 2 x SSI

Абсолютные многооборотные

• Цельный вал: CMV

• Полый ротор: CMS

• Версия с дублированием сигналов: CDx

• Разрешение 32, 40, 64, 80, 100, 128, 160, 200, 256, 320, 400, 500, 512, 1000, 1024, 1600, 2000, 2048, 4096, 8192 шагов/оборот

• Количество оборотов: до 16 миллионов

• Интерфейсы SSI / 2 x SSI / SSI+INC / DriveCliq

РОЗНИЧНАЯ СТОИМОСТЬ НЕКОТОРЫХ МОДЕЛЕЙ:

IMx36

Инкрементальные энкодеры

Розничная цена, руб. за штуку вкл. НДС

IMF36-00005

Без подшипников, 2048 импульсов/оборот / Кабель 1 м / IP65 / Питание 11..27В / интерфейс TTL/RS422

8967,06


Версия с степенью защиты IP69K

9874,44

IMV36-00016

С валом 6 мм, 2048 импульсов/оборот / Кабель 1 м / Питание 11..27В / интерфейс TTL/RS422

9660,94


Версия с степенью защиты IP69K

10888,57

Аксессуары

IMF36

Розничная цена, руб. за штуку вкл. НДС

49150092

Магнит для F-версии

373,63

CMx36M/CDx36M

Абсолютные многооборотные энкодеры

Розничная цена, руб. за штуку вкл. НДС

CMV36M-00011

С цельным валом 6 мм, 4096 шагов/оборот/4096 оборотов, SSI, Кабель 1 м

17560,48

CMV36M-00010

С цельным валом 6 мм, 4096 шагов/оборот/4096 оборотов, DriveCliq, Кабель 1 м

31918,45

CDV36M-00002

С цельным валом 6 мм, 4096 шагов/оборот/4096 оборотов, 2xSSI, Кабель 1 м

22844,64

CMx36S /CDx36S

Абсолютные однооборотные энкодеры

Розничная цена, руб. за штуку вкл. НДС

CMF36S-00002

Без подшипников, SSI, 4096 шагов/оборот, Кабель 1 м

10354,82


Версия со степенью защиты IP69K

11048,69

CMV36S-00005

С цельным валом 6 мм, SSI, 4096 шагов/оборот, Кабель 1 м

11048,69


Версия со степенью защиты IP69K

11742,57

CDF36S-00002

Без подшипников, 2xSSI, 4096 шагов/оборот, Кабель 1 м

11742,57


Версия со степенью защиты IP69K

12436,45

Гарантия на энкодеры TR electronic составляет 2 года с даты поставки.

Более подробная информация о компактных энкодерах TR electronic: /upload/medialibrary/4aa/4aa004d4f9eaa8fd6b79c6f266f36be6.pdf

По вопросам подбора моделей энкодеров и получения подробной технической информации обращайтесь к официальному дистрибьютору TR electronic в России, ООО «Сенсотек».
